台式搅拌摩擦焊设备
2023-5-23

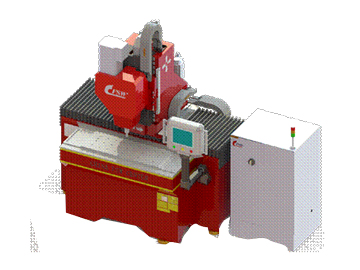

台式搅拌摩擦焊设备
|
设备型号 |
FSW-TS-S08 |
|
|
焊接材料 |
铝合金: 1000~7000系列, 镁合金, 铜合金 |
|
|
焊接形式 |
直线 |
|
|
焊接厚度 |
铝合金1~8mm , 铜合金1~4mm |
|
|
工作台尺寸 |
900mm(长) X 340mm(宽) |
|
|
工作空间 |
350mm |
|
|
行程及速度 |
X轴 |
800mm, 最大3000mm/min |
|
Y轴 |
200mm, 最大3000mm/min |
|
|
Z轴 |
300mm, 最大1500mm/min |
|
|
B轴 |
焊接倾角轴，±5°，手动连续可调 |
|
|
S轴 |
焊接主轴行程：N×360°，转速最大为2500rpm |
|
|
系统控制模式 |
位移控制/恒压力控制 |
|
|
控制系统 |
CFSW-PL300搅拌摩擦焊专用控制系统 |
|
X轴：机头焊接方向，伺服电机+减速机+滚珠丝杠驱动
总行程：800mm。
Y轴：焊缝对中及调整，伺服电机+减速机+滚珠丝杠驱动
总行程：200mm。
Z轴：搅拌针扎入及退出轴，伺服电机+减速机+滚珠丝杠驱动
总行程：300mm。
B轴：焊接倾角轴，手动连续可调 行程±5°。
焊接主轴： 行程N×360°。
交货清单
FSW-TS-S08型台式搅拌摩擦焊设备主机×1。
搅拌摩擦焊工具（1mm、3mm、5mm、8mm搅拌头各5支）×1。
设备操作及维护手册×1。
设备运输及保险。
设备安装调试。
2人5天搅拌摩擦焊技术及设备操作培训×1。
